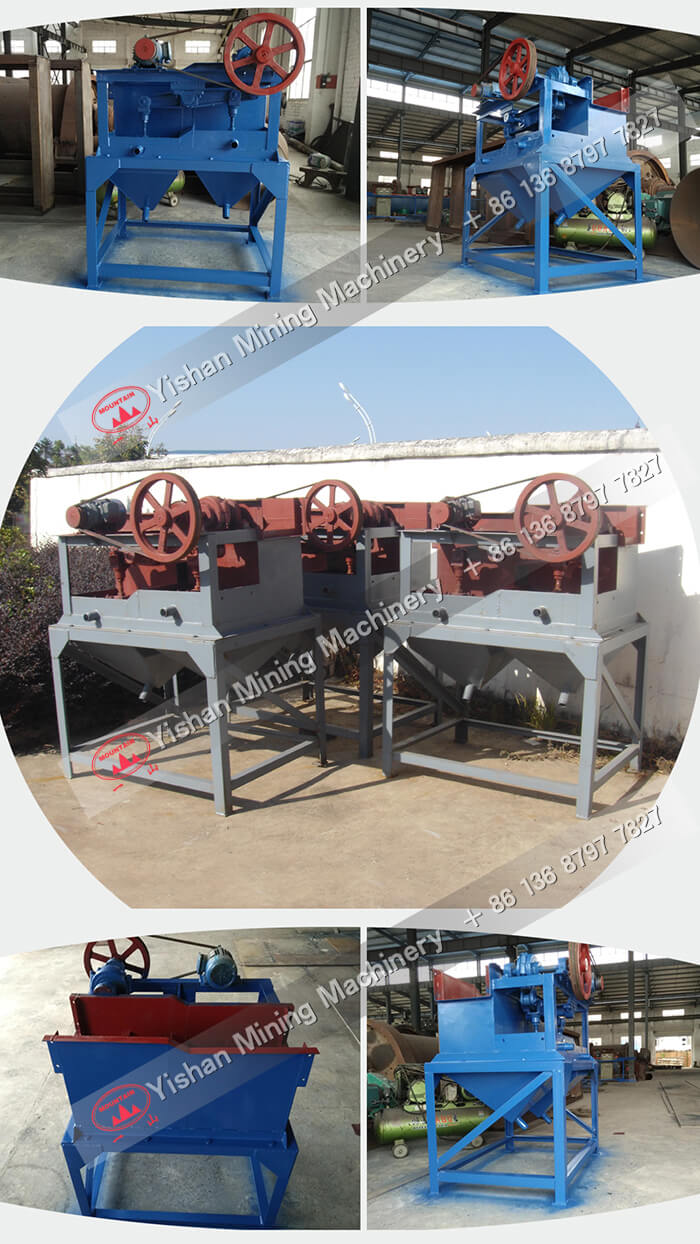

LTS300×450雙斗隔膜跳汰機結構由：機身、傳動裝置、分水器、隔膜和活栓等主要部分組成，機體有兩個大小的跳機斗，每個隔膜斗用不到底的隔板將其分成跳汰區和隔膜區兩部分。跳汰過程是靠橡膠隔膜作上下往復運動所造成介質(水)的鼓動來進行。電動機通過三角皮帶帶動大皮輪轉動，使偏心軸上的連桿上下運動，與此連桿連接的搖臂也上

運動，搖臂上另有二連桿連接橡膠隔膜、從而使隔膜獲得上下往復運動，進行跳汰。

　　根據被處理礦石的粒度，可以變更連桿的沖次和選取不同的沖程，以便獲得最好的跳汰的效果。變更沖次的方法是更換小皮帶輪，可有兩種沖次：322次/分鐘；420次/分鐘。選取沖程方法為松開緊定螺釘和螺帽、拉出定位銷、轉動偏心調整套與偏心軸之間的相對位置，可有11種不同的沖程(0—25.3mm).

　　隔膜跳汰機由于工作篩的上面加了一個篩子，故跳汰機可用于處理粒度不均勻的物料。(注：此篩根據訂貨要求可不供給)入選原礦被送入跳汰室后，由于隔膜的鼓動作用，礦粒在介質中被按比重分層；細而重的礦粒通過人工床顆粒的間隙和篩孔，沉集在跳汰斗的儲礦中、上層粗而輕的礦粒(礦物)被介質流沖向篩子末端的排礦口，由于后跳汰室比前跳汰室的位置低50mm，故輕礦粒經過前室尾板溢出而進入后室，再次受到跳汰。根據需要可調節尾板位置的高低，以控制排礦量的大小。 儲放斗中的精礦定期由排礦管排出。

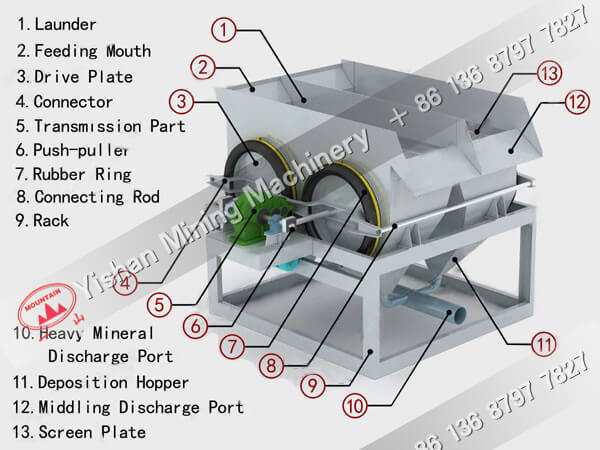

隔膜跳汰機結構及材質：

1、啟動前應檢查各部件的螺釘是否擰緊，活栓、斗體不能漏水。

2、各壓注油咀處要注意經常加注潤滑油脂。

3、先經空車運轉正常后，才允許負荷運轉。

4、橡膠隔膜處和三角皮帶不許有油物沾污。
